手表行業(yè)用藍(lán)寶石玻璃的基本試驗方法也許是個比較新穎的課題,對于一些入門級的客戶來說還很生疏,別慌,
正航儀器為您介紹:
本試驗的試驗對象:國外進(jìn)口的藍(lán)寶石玻璃,記為A;國內(nèi)生產(chǎn)的藍(lán)寶石玻璃三種,記為B、C、D。試驗過程為:對A、B、C、D藍(lán)寶石玻璃,檢測其有無加工痕跡、劃痕、鏡裂等現(xiàn)象;利用數(shù)碼顯微鏡,測量藍(lán)寶石玻璃的尺寸精度;檢測藍(lán)寶石玻璃的耐人工汗腐蝕性能、密度、透光率和耐磨硬度;對藍(lán)寶石玻璃進(jìn)行鋼針推拉測試,觀察其表面有無劃痕;對藍(lán)寶石玻璃進(jìn)行鋼珠落下測試,檢測其耐沖擊性能;將藍(lán)寶石玻璃置于-30℃的環(huán)境下5h,觀察其有無出現(xiàn)鏡崩、鏡裂等現(xiàn)象;將玻璃取出,迅速將其放入60℃的水中,循環(huán)3次,再次觀察其有無鏡崩、鏡裂現(xiàn)象。所用儀器:VHX-500FE數(shù)碼顯微鏡;MS-2型摩擦試驗機(jī);熱導(dǎo)儀;ETT-0681透光度測試儀;HK-80L恒溫恒濕箱。
一、試驗結(jié)果及分析
1、外觀檢測

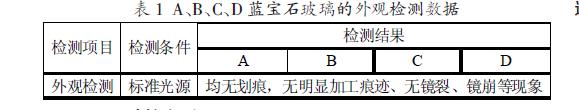

表1為A、B、C、D藍(lán)寶石玻璃的外觀檢測數(shù)據(jù)。從表1可以看出,A、B、C、D藍(lán)寶石玻璃的外觀均無劃痕,無明顯加工痕跡、無鏡裂、鏡崩等現(xiàn)象,達(dá)到公司對外觀的質(zhì)量要求。
2、尺寸精度測量

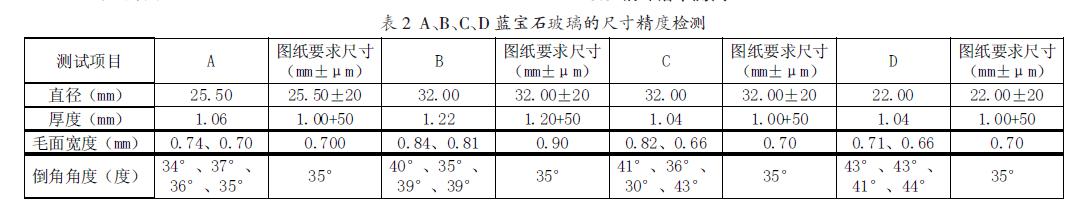

表2為對A、B、C、D藍(lán)寶石玻璃尺寸的測量。玻璃較為重要的三個尺寸分別為:玻璃厚度、毛面尺寸和倒角角度。從表2可以看出,國外進(jìn)口的藍(lán)寶石玻璃的尺寸與圖紙誤差較小,國內(nèi)生產(chǎn)的三種藍(lán)寶石玻璃均存在一定的誤差。在尺寸控制上,國外進(jìn)口的藍(lán)寶石玻璃,國內(nèi)生產(chǎn)的B和C次之,D最差。
3、耐人工汗腐蝕試驗

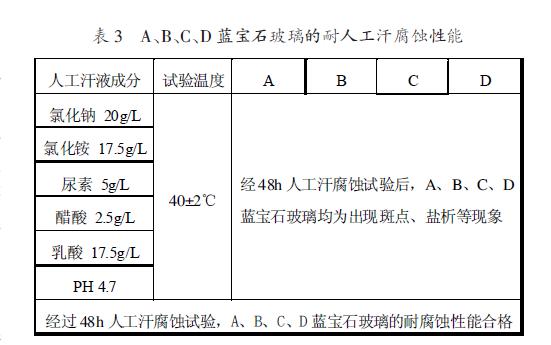

表3為A、B、C、D藍(lán)寶石玻璃的耐人工汗腐蝕性能結(jié)果。可以看到,A、B、C、D藍(lán)寶石玻璃經(jīng)過48h的人工汗腐蝕試驗,均未出現(xiàn)明顯的斑點和鹽析現(xiàn)象,其耐人工汗腐蝕性能均合格。
4、密度測試

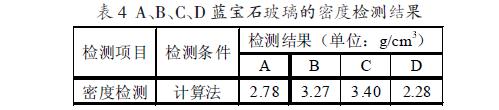

表4為A、B、C、D藍(lán)寶石玻璃的密度檢測結(jié)果。從表4中可以看出,A、B、C藍(lán)寶石玻璃密度均在3.00 g/cm3左右,相差不大,而D藍(lán)寶石玻璃的密度較小,為2.28 g/cm3。天然藍(lán)寶石的密度為3.90~4.10 g/cm3,認(rèn)為藍(lán)寶石玻璃的密度越接近藍(lán)寶石的密度越好,密度越大,則材料內(nèi)部的缺陷越少。在檢測的過程中,發(fā)現(xiàn)密度對藍(lán)寶石玻璃的功能性,影響不大。
5、透光率測試

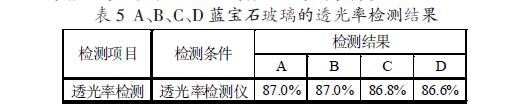

表5為A、B、C、D藍(lán)寶石玻璃的透光率檢測結(jié)果。透光率是衡量玻璃性能的一項重要指標(biāo),藍(lán)寶石玻璃的透光率稍差于石英玻璃(>90%),為85%左右。從表5中可以看出,A、B、C、D藍(lán)寶石玻璃的透光率相差不大,均在87%左右,透光率均較好。
6、耐磨硬度測試
表6為A、B、C、D藍(lán)寶石玻璃的耐磨硬度檢測結(jié)果。表6中,在2N的荷載下,用淬火鋼球(莫氏硬度為6.0-7.0)摩擦藍(lán)寶石玻璃表面(莫氏硬度為9.0),時間為120min,試驗結(jié)束后,發(fā)現(xiàn)A、B、C、D的藍(lán)寶石玻璃均未出現(xiàn)明顯的磨損痕跡,耐磨硬度良好。
7、鋼針推拉測試
表7為A、B、C、D藍(lán)寶石玻璃的鋼針推拉測試結(jié)果。表7中,在30N荷載,用鋼針在玻璃表面來回推動10次,發(fā)現(xiàn)A、B、C、D的藍(lán)寶石玻璃均未出現(xiàn)明顯的劃痕,耐劃傷性能較好。
以上,就是手表行業(yè)用藍(lán)寶石玻璃的基本試驗方法,正航儀器已經(jīng)通過圖文并茂的方式向您介紹了,這內(nèi)容,不難理解吧!
http://www.lmjjj.com
