熱陰極低壓汞燈主要輸出短波紫外線254毫微米。波長這樣短的紫外線普通玻落是透不過去的，B此研制既能透過2的毫微米的紫外線，x能與杜美教n配封接的玻落，就成了熱陰極低壓汞燈的關鍵問題。現(xiàn)在我國i經(jīng)能生產(chǎn)透短波紫外線的玻落。石英和硼硅質(zhì)玻璃雖然也能透過短波紫外線，但是石英價格昂貴，膨脹系數(shù)很小，不能與杜美聳配封接。另外石英能透過200毫微米左右的紫外線，因此聞石英做低壓汞燈的外殼會產(chǎn)生強烈的吳氧。棚硅質(zhì)玻璃含硼量較高，其穩(wěn)定性很差，特別是在紫外線的長期照射下，易引起玻璃品格的變化，析堿量較高，因此聞它來做紫外線滅菌燈是不合適的。

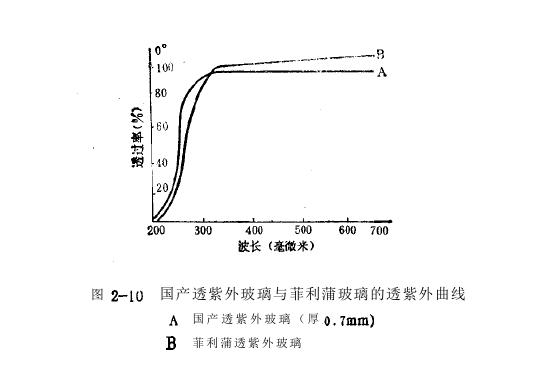

上海光明玻璃廠和金光燈具廠共同研制的鈉鈣硅透短波紫外玻璃，能透過25微米紫外線75％左右，適可見光93％，該玻璃的逆光曲線如圖2—3D所示PX中A是國產(chǎn)適短波紫外玻璃的透光曲線。B是荷蘭菲利蒲生產(chǎn)的透短波紫外玻落透光曲線。6波長25微米處國產(chǎn)玻璃比菲利蒲的透過串還高，國產(chǎn)的玻落對254毫微米的紫外線透過率為72—75愚而菲利蒲的玻落對254毫微米紫外線的透過率為70、79％。6可見光部分的透過率菲利蒲的比國產(chǎn)的高，國產(chǎn)的透過率為99％，而菲利蒲的透過率為g5％國產(chǎn)透短波紫外玻璃的配方如表2—州示，原料當中要嚴




格控制氧化鐵和氧化欽的含量，尤其是控制三氧化二鐵與氧化欽的含量，鐵的含量應低0.006％，不然將嚴重地影響玻璃的透紫外率。即使是微量的鐵和欽均能對紫外透過率影響很大，所以表2—1中的原料一定要嚴格控制鐵鉆含量。
國產(chǎn)透短波紫外玻璃的線膨脹系數(shù)在陽、92×10t(溫度每升高攝氏一度的玻落相對伸長叫線膨脹系數(shù))，而杜美6的膨脹系數(shù)為92℃，BA進g波紫外玻璃K與杜美配封接，所以用透短波紫外破落制做的紫外滅茵燈，與普通的相同瓦數(shù)的熱陰極熒光燈，外形結構尺寸及點燈線路上部完全相同。http://www.lmjjj.com
