馬氏體這一名稱最初來自鐵碳二元合金中j由所謂奧氏你的高溫相迅速冷卻到室溫時所出現(xiàn)的一種片狀或針狀產(chǎn)物，現(xiàn)在這一名稱的含義己廣泛得多，因為在其它許多合金系或純金屬中也發(fā)現(xiàn)了性質(zhì)類似的轉(zhuǎn)變。

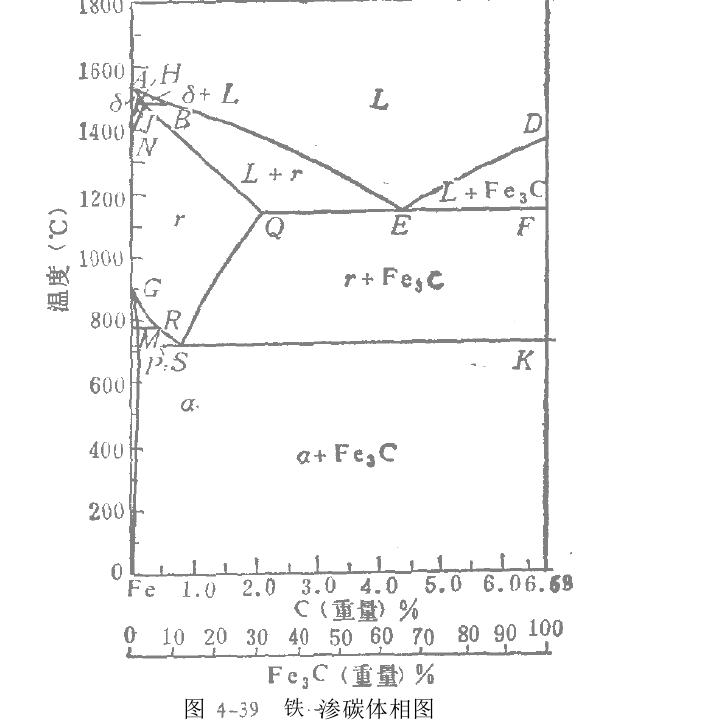

由以上分析可知，如將高溫相奧氏體從高溫緩慢地冷卻到室溫，則原先在高溫下溶入奧氏體中的大多數(shù)碳在冷卻過程中將以摻碳體的形式析出，從而形成由鐵素體和摻碳體組成的組織．但是，如果將高溫相奧氏體以較大的冷卻速度冷卻(淬火)到室溫，則原先在高溫下溶入奧氏體的碳便來不及通過擴散從基體、中析出，從而形成一種碳在鐵中的過飽和固溶體，即馬氏體．這種從高溫相奧氏體轉(zhuǎn)變?yōu)轳R氏體的過程稱為馬氏體轉(zhuǎn)變．

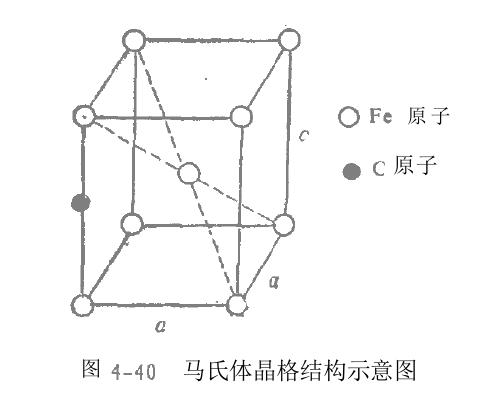

馬氏體轉(zhuǎn)變是一種無擴散相變，而且在相變過程中必定發(fā)生切變．這一轉(zhuǎn)變過程是通過原子之間相互有聯(lián)系和有規(guī)則的重新組合完成的，原子之間的相對位移不超過一個原子間距，所以轉(zhuǎn)變速度極快．馬氏體具有體心四角結(jié)構(gòu)，如圖4—40所示．由于高溫奧氏體中最多只能溶入2．11形的碳，因此每個馬氏體晶胞中的每條棱邊中點處，不可能都有碳原子占據(jù)，因而馬氏體的體心四角晶格將發(fā)生畸變，并在材料內(nèi)部產(chǎn)生較強的微觀內(nèi)應(yīng)力．如果在馬氏體轉(zhuǎn)變時，熱處理控制得當(dāng)，則高溫相奧氏體除了部分轉(zhuǎn)變成馬氏體外，尚有部分因來不及轉(zhuǎn)變而在室溫下保留下來．這種在室溫下被保留下來的奧氏體組織稱為殘余奧氏體．非磁性的殘余奧氏體和鐵磁性的馬氏體在材料內(nèi)部共存，必將進(jìn)一步增加材料的不均勻性和應(yīng)力，從而有利于提高材料的矯頑力．






人類最早制成的永磁材料是碳鋼，含碳量在1知左右，后來又陸續(xù)制造出鉻鋼、鎢鋼和鉆鋼等，這些磁鋼統(tǒng)稱馬氏體鋼或淬火硬化鋼．它們的矯頑力就是通過淬火形成大量的馬氏體，因而產(chǎn)生較大的內(nèi)應(yīng)力而引起的．http://www.lmjjj.com
