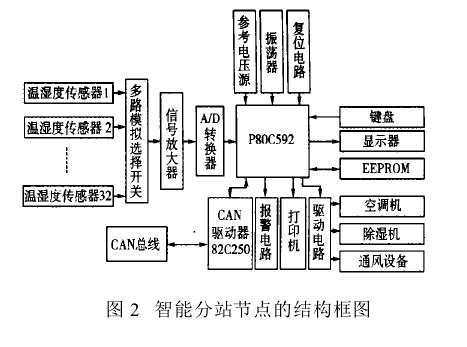

智能分站節點的結構框圖如圖2所示。節點的核心器件選用PHILIPS公司的8位高性能微控制器P80C592和〔AN總線驅動器。P80C592帶有在片CAN控制器。網絡節點的通訊部分由P80C592的CAN控制器及CAN控制器件接口器件8X250組成。內部有程序存儲器，非常容易地進行程序維護、修改、升級，使系統能夠不斷地滿足用戶的需求。
通過8279和8255芯片擴展I/O通道并分別連接鍵盤與顯示器，打印機和報警器。報警器采用發光二極管顯示，正常范圍內顯示綠燈，否則顯示紅燈，同時發出報警聲。數據存儲芯片選用美國Xicor公司EEPROM器件X84641，掉電時能保護數據。





傳感器采用Living公司的溫濕度一體化傳感器JM100THI，其測量溫度范圍為-40—100℃，濕度范圍為01000oRH。多路模擬選擇開關選用CD4051芯片。CD4051是單端8通道多路選擇芯片，8路信號輸入，1路信號輸出，根據實際的需要，可對CD4051進行擴展。為了保證A/D轉換有足夠的精度和抗干擾能力，A/D轉換器選用ICL7109，它是一種高精度、低噪聲、低漂移、價格低廉的雙積分式12位A/D轉換器。
鍵盤采用4X 4距陣式結構，用以輸入有關數據和命令，鍵盤掃描采用外部中斷方式，當有鍵盤被按下時CPU響應中斷，掃描鍵盤，執行相應的鍵處理程序。顯示器選用香港精電公司的液晶能夠顯示模塊MDLS-16165，可同時顯示16個ASCH碼或自定義的特殊字符和圖形符號。
本系統每批測量數據為8字節，包括測量的日期，時間，溫度和濕度參數及狀態字。其中日期，時間占1字節，濕度和濕度值各占2字節，狀態字占2字節。放大器采用高精度、低噪聲、低漂移運放OP07構成的測量放大器，以提高輸入阻抗和共模抑制能力，降低放大器本身噪聲對信號的影響。CAN接口適配卡采用北京三興達公司研制開發的智能CAN/PC總線適配卡轉換器，實現〔AN總線和PC機的數據交換。
當溫濕度超出設定值范圍時，P80C592的直接控制執行器的開關動作。驅動芯片選用(工!門電路MC1413，它的輸入端接收們1電平，而輸出信號可以驅動繼電器。繼電器選用HG4138型固態繼電器，其電流可達30A。繼電器連接空調機、除濕機和通風設備。http://www.lmjjj.com
