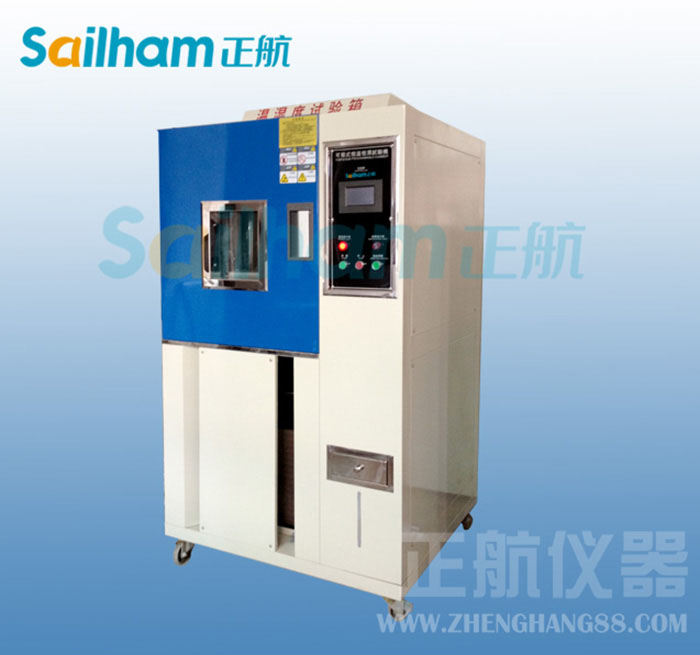

雙八五試驗箱冷系統通風系統故障判斷及排除的操作
文章出處： 責任編輯：正航儀器 發表時間：2015-04-03
雙八五試驗箱冷系統通風系統故障判斷及排除的操作
 雙八五試驗箱冷系統通風系統故障判斷及排除的操作 |
||||
|
項目組 成 員 |
||||
| 1 |
能夠判斷與排除空調風量不足； 能夠排除空調系統風扇電動機不起動故障 |
|||
| 2 | ||||
| 雙八五試驗箱冷系統維修理論要求 | 制冷設備通風系統組成 | |||
| 雙八五試驗箱冷系統維修技能要求 |
（1）掌握空調風量不足故障點的判斷與排除操作。 (2) 掌握空調系統風扇電動機不起動故障的排除操作。 |
|||
| 制冷設備風路系統風量不足故障的排除 | ||||
| 制冷設備風扇電動機不起動故障的排除 | ||||
| 雙八五試驗箱冷系統維修理論儲備 |
（1）制冷設備風路系統組成 （2）制冷設備通風系統故障分析 |
|||
| 雙八五試驗箱冷系統維修技能準備 | 制冷工具、儀器的使用 | |||
| 1雙八五試驗箱冷系統維修新課導入 | 制冷設備送風系統的詢問與觀察 | |||
| 2雙八五試驗箱冷系統維修工作任務 |
任務一： 制冷設備風路系統風量不足故障的排除 任務二： 制冷設備風扇電動機不起動故障的排除 |
|||
|
3雙八五試驗箱冷系統維修工作素材 （資源） |
單冷型窗式制冷設備和單冷型分體式制冷設備各一臺；離心式風扇、貫流式 風扇、軸流式風扇各一臺；MF47型指針式萬用表一只；套筒扳手、固定扳手各一套；6 in—字旋具、6 in十字旋具各一把，測電筆一只；與所選制冷設備風扇電動機匹配電容器三只 | |||
| 4雙八五試驗箱冷系統維修工作步驟 |
1、制冷設備風路系統風量不足故障的排除 (1) 制冷設備風扇轉動方向錯誤故障的排除 ① 若是三相電源的風扇電動機的相線接反，會使風扇電動機出現反轉，造成風扇吹不出風 或風量很小。維修操作方法是：用一字或十字旋具打開風扇電動機的接線盒，將風扇電動機相線對調一下，然后再接好即可。 ② 若是單相電動機出現反轉，使風扇不能排風或風量很小，其維修操作方法是：用一字或十字旋具打開風扇電動機的接線盒，用萬用表檢測一下風扇電動機的繞組，將電容器接入電動機起動線圈線路。 (2) 制冷設備風扇扇葉打滑故障的排除 ① 斷開風扇電動機的電源，停止風扇電動機的運行。 ② 用手擺動風扇扇葉檢査風扇扇葉是否松動。 ③ 用一字或十字旋具將風扇扇葉拆下，檢査其端頭內半圓孔的磨損情況，看其是否可用。 ④ 確認端頭內半圓孔的磨損不嚴重，可以繼續使用時，用一字或十字旋具旋緊支頭螺釘，使其緊固在風扇電動機軸的半圓平面上。 (3) 制冷設備風扇電動機轉速慢故障的排除 (4) 制冷設備室內機組風口風量不足故障的排除 2、 制冷設備風扇電動機不起動故障的排除 (1) 用試電筆檢測制冷設備電源是否有電，若有電可用萬用表250 V或500 V交流電壓擋測一下制冷設備的電源電壓是否正常。 (2) 制冷設備的電源電壓正常的情況下，在斷開制冷設備風扇電動機電源后，用萬用表R×1或 R×10擋測一下制冷設備電氣線路中的各主要電氣元器件：主控選擇開關、溫度控制器、風扇電動機的過載保護器、功能轉換開關等元器件所處的狀態，并將其調至正常工作狀態。 (3) 經上述檢查處理后，制冷設備風扇電動機仍不起動，在斷開制冷設備風扇電動機電源后，對 風扇電動機的運轉電容器進行放電后，用萬用表R×100或R×1k擋測一下制冷設備風扇電動機的運轉電容器的容量是否正常。 (4) 若制冷設備風扇電動機的運轉電容器的容量正常，用萬用表R×1擋檢測風扇電動機繞組 的阻值是否正常，若風扇電動機繞組的阻值不正常，應更換風扇電動機。 (5) 若制冷設備風扇電動機繞組的阻值正常，通電后制冷設備風扇電動機還不起動，可用手轉動 制冷設備風扇的扇葉，檢驗風扇電動機有無機械故障，聽一下風扇電動機在轉動時的聲響。若在轉動時有沉重感或聽到有異常的聲響，說明制冷設備風扇電動機已嚴重損壞，應更換風扇電動機。 (6) 更換風扇電動機時，先切斷風扇電動機與制冷設備電氣系統的連接導線，用套筒扳手與固 定扳手配合，將風扇電動機從機座上拆下來。 (7) 選擇與原型號一致的新風扇電動機一臺，用套筒扳手與固定扳手配合，將新的風扇電動 機裝配到機座上并固定好。 (8) 用導線將風扇電動機與制冷設備電氣系統進行連接，通電試運行，看其運轉是否正常，有 無異常震動和異常聲響，若一切正常，維修工作結束。 |
|||
| 4上交的資料及成果 | 實訓報告 | |||
| 電動機不起動應從哪些方面進行檢測與排除。 | ||||
