內燃機冷凝式散熱器試驗方法

1 主題內容與適用范圍
本標準規定了冷凝式散熱器的試驗項目，試驗裝置，試驗條件以及試驗結果分析、整理的要求。
本標準適用于內燃機冷凝式散熱器（以下簡稱冷凝器）。
2 引用標準
GB 1195 散熱器技術條件
GB 1236 通風機空氣動力性能試驗方法
JB/T 6726.1 內燃機冷凝式散熱器技術條件
3 試驗項目
3. 1 氣密性能試驗。
3. 2 復式加水口蓋工作性能試驗。
3. 3 通流性能試驗。
3. 4 散熱性能試驗。
3. 5 耐振性能試驗。
3. 6 耐熱態壓力脈沖性能試驗。
4 氣密性能試驗
4. 1 試驗裝置
該裝置的簡圖示于圖1。

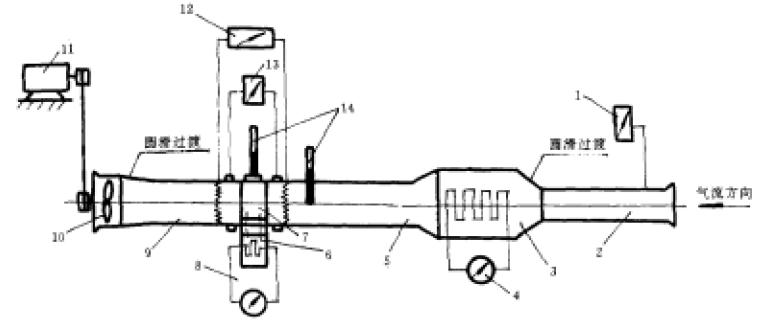

                圖1 通流及散熱試驗裝置簡圖
1—微壓計；2—風筒；3—空氣加熱段；4—可調空氣加熱器；5—過渡段；
6—加熱水箱；7—被檢冷凝器；8—可調水加熱器；9—過渡段；10—外源風扇；
11—調速電機；12—熱電堆及直流電位差計；13—壓差計；14—溫度計
4.2被檢冷凝器兩側的過渡段上、溫度、壓差測量處的軸向位置及平直段長度按圖 1 規定

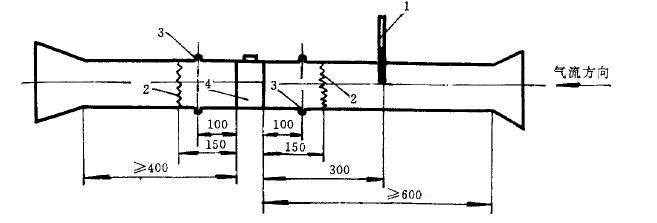

             圖2 過渡段軸向布置（單位：mm）
     1—溫度計；2—熱電堆；3—測壓點；4—被檢冷凝器
