正航整理計量性能要求概述
1.軸向加力疲勞試驗機是指采用電液伺服、液壓脈動、機械式、電磁共振、電動式、
氣動式等激振方式，配置合適的控制系統，可在一定的頻率范圍內，對試樣施加軸向循
環力的試驗機。
試驗機通常包括加力系統、測力系統、引伸計系統、控制系統和數據采集系統。此
外，根據試驗機的不同用途，還可以選配各種附件。
軸向加力疲勞試驗機主要用于測定金屬、非金屬材料及其構件〈如操作關節、連接
件、螺旋運動副等)的拉伸、壓縮或拉壓交變力的疲勞特性或疲勞壽命，以及進行預制
裂紋及裂紋擴展試驗。
2.計量性能要求
2.1試驗機計量特性

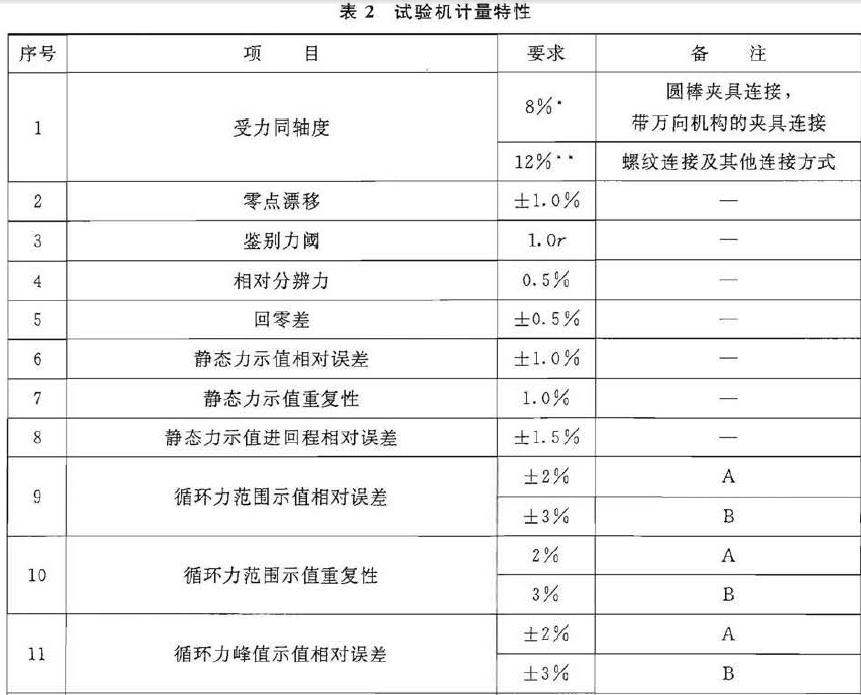

試驗機計量特性見表2 。

2.2與試驗機配套的引伸計系統的計量特性
與試驗機配套的引伸汁系統的計量特性見. JJG 762-2007 中第4 條。
3.通用技術要求
3.1外觀
3.2試驗機應有銘牌，銘牌上應標明:試驗機的名稱、制造廠(或廠標)、型號、規
格、出廠編號、出廠日期、@標志等。
3.3 試驗機應水平安裝在穩固的基礎上，其安裝水平度不應超過o. 2/1 000 ，且具有
良好的隔振措施。
3.4試驗機及其附件的表面不應有影響技術性能的缺陷，附件應齊全，并應標明相
應的編號或標識Q
3.5試驗機周圍應留有不小于0.7 m 的空間，其工作環境應清潔，周圍無較強電磁
場，元震動，無腐蝕性介質。試驗機的電源電壓的波動應在額定電壓的土10% 以內。
3.6試驗機性能
3.7試驗機可移動部件(如動橫梁、絲杠等〉應動作靈活而無爬行現象;液壓系統
在工作頻率范圍內不應產生影響試驗結果的振動、沖擊和停滯現象。試驗機各緊固件，
在試驗中不應松動。
3.8試驗機各開關、旋鈕，以及各監控、報警、安全保護裝置等應動作靈敏、可靠。
3.9試驗機的液壓系統應有排氣裝置和可靠的密封，且不應有漏油現象。
3.10試驗機循環力輸出波形不應有明顯畸變，指示和記錄裝置應清晰、準確。
4.計數器
4.1試驗機配置的循環計數器，示值誤差不應超過土1%; 容量不低于9 X 10 8 次，
循環次數可預置。
4.2試驗過程中，計數器工作應連續、可靠;試樣破斷后應立即停止計數。
4.3在預置循環次數的工作狀態下，當循環次數達到預置值時，試驗機應自動停機。
5.安全保護裝置
5.1試驗機的限位機構應靈敏可靠;當施加的試驗力超過滿量程的10% 時，試驗機
應立即停止施加試驗力;試樣破斷后，試驗機應立即自動停機。
5.2試驗機在試驗力達到試驗力的110% 超載狀態下，各部位均應正常無損。
5.3電器設備應安全可靠元漏電現象，其電源線與機殼間絕緣電阻應大于2 M.Q。
6.噪聲
對于力值測量上限為300 kN 及其以上的電磁共振型疲勞試驗機，試驗機工作時噪
聲聲級應滿足出廠說明書的要求，其余的試驗機工作時噪聲聲級不超過75 dB (A) 。
7 計量器具控制
計量器具控制包括首次檢定、后續檢定和使用中檢驗。
7.1 檢定條件
7. 1. 1 環境條件
試驗機應在(20+ 10) oC ，相對濕度不大于80% 的環境下檢定，檢定過程中溫度波
動不大于2 oC/h 。
7. 1. 2 檢定用標準器具
a) 分度值不超過0.02 mm/m 的水平儀;
b) 測量范圍不小于2m 的鋼卷尺;
c) 準確度不低于0.5% 的通用示波器;
d) 通用計數器(誤差不大于lX10- 5 );
e) 準確度等級不低于10 級的絕緣電阻測量?jī)x;
f) 1 級或2 級聲級計;
g) 準確度等級不低于1 級的引伸計系統，或相同準確度等級的電阻應變計式的受
力同軸度檢定儀;
h) 同軸度檢驗用標準試驗棒(規格尺寸見附錄C) ;
i) 1 g~l kg 的F2 等級標準硅碼一組;
j) 力檢定裝置
(1)組成:標準測力儀或電阻應變計式的校驗棒;
(2) 準確度等級:不低于O. 3 級;
(3) 頻率響應:在工作頻率范圍內，頻率響應的變化不超過士O.ldB; 或固有頻率
不低于被檢試驗機工作頻率的15 倍的力檢定系統;
(4) 采樣頻率:不低于檢定頻率的50 倍;
(5) 噪音與外干擾:在試驗力為零及給定靜態力的條件下，檢定裝置峰值顯示與靜
態顯示的示值差，在相同條件下應在裝置量程的土0.02% 以內;
注:當使用電阻應變計式的校驗棒時，應符合相應準確度等級的標準測力儀的技術指標要求。
k) 游標卡尺或工具顯微鏡(滿足JJG 762-2007 要求) ;
