正航儀器介紹機械密封試驗方法

1 范圍
本標準規定了機械密封產品性能試驗的試驗分類、試驗內容、試驗條件、試驗裝置及儀器儀表等。本標準適用于各類旋轉機械的機械密封。
2 試驗分類
2.1 型式試驗:為判定機械密封是否滿足技術規范的全部性能要求所進行的試驗，每種規格都應進行型式試驗，型式試驗包括靜壓試驗和運轉試驗。
2.2 出廠試驗對經過型式試驗己合格的機械密封產品在出廠時應進行的試驗，同一規格的每批產品應至少抽取一套進行出廠試驗，出廠試驗包括靜壓試驗和運轉試驗。
3 試驗內容
3.1 靜壓試驗
3. 1. 1 正確調裝試驗件并做好安裝檢測記錄，試驗前應將系統內充滿試驗密封流體。
3. 1. 2 當系統壓力達到規定值時計算試驗時間并測量泄漏量。
3. 1. 3 靜壓試驗的保壓時間不少于15 min.
3.2 運轉試驗
3.2.1 用做過靜壓試驗的機械密封產品做運轉性能試驗。
3.2.2 試驗前應做好安裝檢測記錄并將系統內充滿試驗密封流體。
3.2.3 啟動試驗裝置，待系統溫度、壓力和轉速穩定在規定值時計算試驗時間并收集泄漏介質。
3.2.4 運轉試驗時間
3.2.4.1 型式試驗運轉時間應不少于100 h ，每隔4h測量并記錄一次試驗壓力、溫度、轉速、泄漏量和功率消耗。
3.2.4.2 出廠試驗運轉時間為連續運轉5 h ，每隔1 h 測量并記錄一次試驗壓力、溫度、轉速、泄漏量和功率消耗。
3.2.5 在達到型式試驗規定的運轉時間后，停機測量密封環密封端面磨損量。
3.2.6 在試驗穩定進行中通過測量機械密封工作扭矩或測量電功率，求得機械密封的功率消耗(扣除空載時的軸承摩擦力矩) ，該項是否進行根據需要協商而定。
3.3 靜壓試驗和運轉試驗結束后，將有關數據填人試驗報告，試驗報告內容見附錄A ，并對試驗后密封環端面和其他零件的外觀狀況以及試驗中的現象加以說明。
4 試驗條件
4.1 試驗密封流體z 機械密封性能試驗采用清水作為試驗密封流體，若有特殊要求應另行商定。
4.2 試驗參數
壓力.靜壓試驗壓力為產品使用壓力的]. 25 倍，運轉試驗壓力為產品的使用壓力。
轉速按產品的設計轉速。
溫度 試驗密封流體溫度為o 'C -80'C 。如有特殊要求另行商定。
5 試驗裝置
該裝置是為試驗機械密封性能而專門設計的，除下述各項規定外，其他細節設計不受限制。靜壓和運轉試驗可以共用一套裝置，也可各用一套裝置。
5.1 試驗裝置的設計應滿足機械密封的使用方式、試驗工況及安裝要求，該裝置應設有排氣口。
5.2 試驗裝置應采用穩壓措施。在進行靜壓和運轉試驗時，壓力值的極限偏差應為規定值的士5% 。
5. 3 試驗裝置軸的轉速允差為規定值的土5% 。
5.4 試驗裝置應能保證密封腔內溫度穩定、均勻。密封腔內溫度應保持在規定試驗溫度的土10 'c范圍內。
5.5 應備有適當?shù)难b置收集并測量機械密封處漏出的全部試驗密封流體。
5. 6 機械密封的安裝部位及安裝過程按相應機械密封產品標準中的有關規定。
5.7 除密封腔體及系統附件應能承受試驗密封流體壓力外，試驗臺架應具有足夠的剛性和穩定性。
5. 8 應在密封腔體或可反映試驗密封流體溫度的適當位置，正確裝設測量試驗密封流體溫度的傳感元件。
6 試驗用儀器儀表
6.1 試驗用儀器儀表應有計量部門校驗，并出具有效期內的合格證。

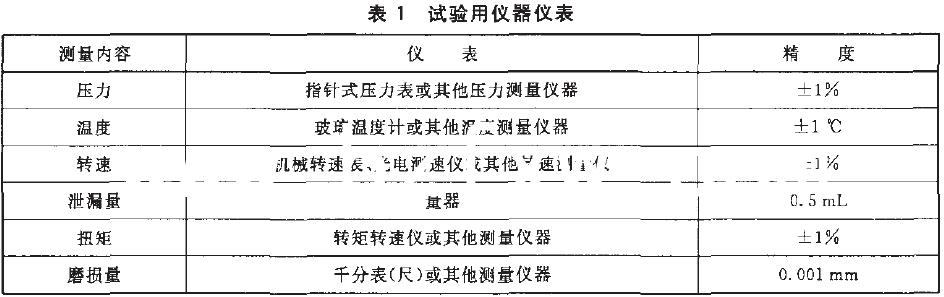

6.2 試驗所用儀器儀表應符合表1 的規定。
