為了保證加工制作完成的絕緣子能夠滿足ITER的技術要求，ITER軸向絕緣子原型件需要經過一系列的試驗測試，包括每個軸向絕緣子原型件經受的測試項目和測試原理，如下，正航儀器給您帶來絕緣子熱性能測試這饕餮大餐：
一、冷熱循環性能測試和真空檢漏
冷熱循環試驗貫穿在絕緣子結構設計和制作的整個過程中，是檢驗絕緣子質量的一種手段。把待檢驗的絕緣子均勻放置在一金屬籃中，再將籃筐放置在一裝有液氮的杜瓦容器中，通過調整籃子的高度來控制絕緣子溫度，溫度用熱電偶實時監控。

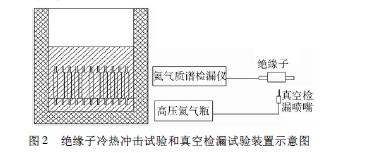

以30～50K/s的降溫速度從室溫300K到液氮溫度77K冷熱循環50次，每次循環中絕緣子要求浸泡15min后再取回到室溫，為了不影響絕緣子的使用壽命，溫度變化不大于50K/h。完成冷熱沖擊的絕緣子要求進行真空檢漏，絕緣子冷熱沖擊試驗和真空檢漏試驗裝置如圖2所示。
二、氦氣密性試驗
氦氣密性試驗是在多次冷熱循環反復后進行的，分別在室溫300K和液氮溫度77K，在4MPa內氣壓狀態下循環25次，測試絕緣子漏率隨循環次數測試的變化。檢測儀器是北京科儀廠生產的ZQJ－230D型氦質譜儀，測試裝置如圖3所示。具體測試方法如下，從絕緣子內部打氦壓，外部抽真空，檢漏時絕緣子外部真空度室溫下要求在2×10－2Pa以上，氦氣壓加大到1MPa，液氮溫度真空度保持在5×10－3 Pa，氦氣壓勻速緩慢地加大到4MPa，分別維持5min，測試漏率變化。
