壓縮機軸封與軸承的壽命以及電機軸承的壽命取決于正確的聯軸器的安裝與校準。機組出廠前已對聯軸器作了平行偏差及角偏差的調整，但在機組的運輸搬運過程中，可能發生變形移動，因此在現場安裝后必須重新檢測壓縮機安裝盤和電機安裝盤之間的距離并重新找正。機組在啟動之前必須作初次找正并在熱運行4小時后重新檢查。
找正時可用指針百分表及連接工具來測量軸的角偏差與平行偏差。聯軸器的調節就是交替測量角偏差和平行偏差并調整電機位置直到偏差值在規定的范圍內（見下表）。


壓縮機	聯軸器	百分表指示值			間距F	G	擰緊力矩	許用補償量
型號	型號	角向	徑向	軸向	mm	mm	Nm	角向(°)	軸向
LG16	D4-112	0.08	0.08		120	11.1	39~43	1	4.5
LG20	D4-220	0.11	0.10	0~+0.4	125	15.6	137~154	1	6.4
LG25	D6-440	0.10	0.10		120	13.5	95~100	2/3	3.4

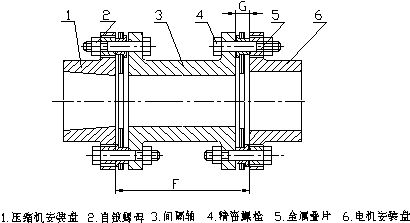

聯軸器


（一）檢查兩個安裝盤質檢的間距

拆下任意一個安裝盤與間隔軸的連接螺栓及金屬疊片，另一個安裝盤與間隔軸仍保持聯接，檢查電機安裝盤與壓縮機安裝盤是否處于正確的安裝位置,然后測取它們的間距F,在圓周方向取3～4個讀數的平均值,并使此尺寸符合上表的要求。若采用補償，要考慮予補償值來調兩安裝盤的間距。
（二）冷狀態下的次校正
1.0檢查角偏差

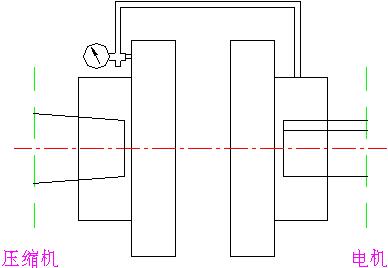

1.1按圖1所示安裝好指針百分表，使百分表的觸頭與壓縮機安裝盤接觸，方向指向電機。
用兩螺栓連接安裝盤與間隔軸，旋轉兩個安裝盤若干轉，確保百分表的觸頭略微受力。







圖1

1.2使百分表位于時鐘零點鐘的位置（見圖1），并將百分表讀數設為0。將電機安裝盤與壓縮機安裝盤同時旋轉180°至六點鐘位置（見圖2），這時百分表上的測量值為的角偏差值。
注：當安裝盤旋轉時，可借助鏡子觀察百分表上的讀數。

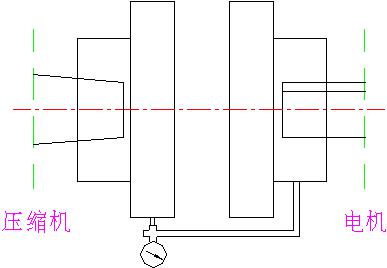

圖2
1.3松開電機地腳螺栓，移動電機或調整電機腳板下的調整墊片以糾正角偏差。角偏差調整好后，重新擰緊電機地腳螺栓，重復步驟1至3，對所作的糾正進行檢查，對角偏差作進一步調整和檢查直到百分表讀數在規定范圍內。
2.0檢查垂直方向平行偏差。

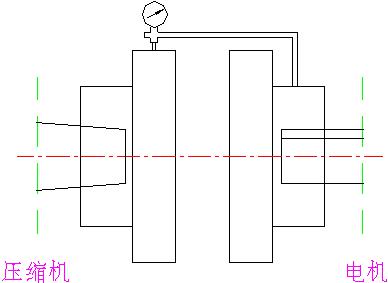

2.1按圖3所示安裝好百分表，使百分表觸頭與壓縮機安裝盤外圓接觸并略微受力。





圖3
2.2使百分表位于時鐘零點鐘位置（見圖3），并將電機與壓縮機安裝盤同時旋轉180°至?xí)r鐘六點鐘位置(見圖4)，這時百分表的讀數為垂直平行偏差的兩倍。





圖4
2.3松開電機地腳螺栓，調整電機腳板下的調整墊片直到垂直平行偏差在電機地腳螺栓被旋緊時，不超過規定范圍。
注意：糾正平行偏差時應謹防軸向間距和角偏差值受到影響。
垂直平行偏差調整好后，擰緊電機地腳螺栓，重復步驟1～3直到角偏差合乎要求。3.檢查水平平行偏差。
使百分表位于時鐘三點（見圖5），并將百分表的讀數設置為零，將電機與壓縮機的安裝盤同時旋轉180°至?xí)r鐘九點鐘位置（見圖6），這時百分表的讀數為水平平行偏差的兩倍，利用電機腳板旁的調節螺釘調節水平平行偏差直到該值達到要求。








圖5（俯視）圖6（俯視）
4.重新檢查角偏差并根據需要重新加以調節。
5.擰緊電機地腳螺栓并同時旋轉兩個聯軸節，在0～360°全程以90°為一個增量對角偏差與平行偏差進行檢查。如果測量值超過規定值，重新進行調節。
6.當聯軸器調整好后，記錄平行偏差值及角偏差值，作為此后的熱調節的參考。

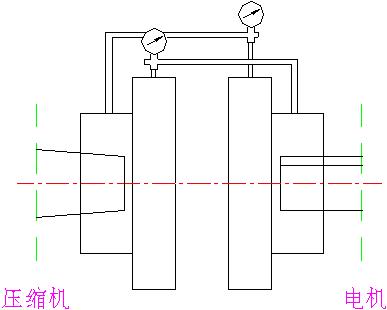

7.在現場可采取以下簡便方法進行找正，如圖7所示。用兩個百分表在聯軸器安裝盤的外園上同時測得數據。






圖7

8．點動電機檢查電機旋轉方向是否正確。面向電機外伸軸，電機的旋轉方向?yàn)槟鏁r(shí)針。檢查油泵轉向是否與泵體上箭頭方向一致。

（三）安裝驅動隔離器和疊片組件
按標記將疊片組件、間隔軸放在兩安裝盤之間，并按標記對準。然后分別將兩端的精密螺栓、襯套、自鎖螺母對號裝入，先緊固一端螺母，緊固時要盡量注意使螺栓不要轉動，嚴格按擰緊力矩（見表1）要求，用扭力扳手對角順序分3～5次均勻擰緊，然后復測另一端安裝盤與間隔軸之間的間距G值，在圓周上測四個位置，G值的平均值應在片組實際厚度基礎上再加以0～+0.4范圍內，四個位置的數值相互差不允許大于0.1，若不符合要求應重新調整，全部調整合格后才可按擰緊力矩要求均勻擰緊螺母。

自鎖螺母裝配時，應涂少量中性潤滑油。自鎖螺母允許多次使用，但若用手能自由地將自鎖螺母鎖緊部位擰入螺栓或自鎖螺母收口部位有裂紋等缺陷時應報廢，嚴禁再使用。

(四）熱運行后的調節
在機組連續運行4小時且所有部件都達到運行溫度時，停機并迅速將百分表安裝在聯軸節上，檢查平行偏差值及角偏差值，將它們與冷調節時的記錄加以比較，并調整其偏差。初次調整完后重新啟動機組并使其達到運行溫度，停機并再次檢查兩個偏差值，重復上述步驟直到達到要求。

(五）最終熱運行調節
機組運行約一周后，停機并立即重新檢查同軸度（角偏差和平行偏差），若不正常，則重新調節直到滿足要求。
