一、試樣老化前后進(jìn)行粘合力測(cè)試結(jié)果

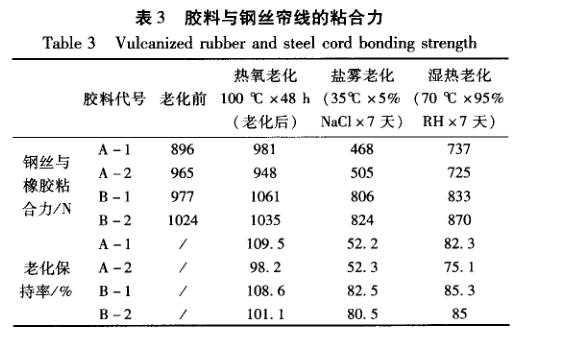

對(duì)A、B兩個(gè)配方制雙樣，進(jìn)行鹽霧老化，老化時(shí)間為7天。在老化試驗(yàn)過程中，收集箱內(nèi)鹽霧凝液進(jìn)行濃度檢測(cè)，N aC1濃度為3．7％～4．2％，pH為6．6～6．9。對(duì)老化后經(jīng)停放的試樣進(jìn)行粘合力測(cè)試，結(jié)果如表3。





從表3可以看出，A配方和B配方的熱氧老化保持率和濕熱老化保持率差別不大，其耐熱氧老化性能與濕熱老化性能比較接近，但B配方的鹽霧老化性能明顯優(yōu)于A配方，所以橡膠與鋼絲簾線的鹽霧試驗(yàn)?zāi)芨碚髌湔澈闲阅堋?br />





二、鹽霧老化時(shí)間的影響

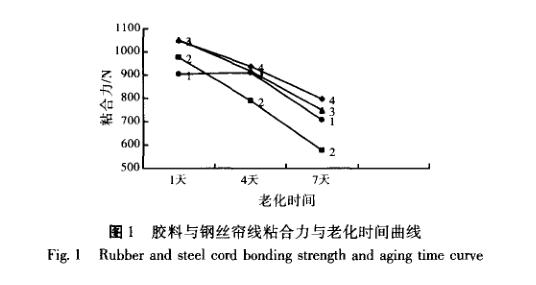

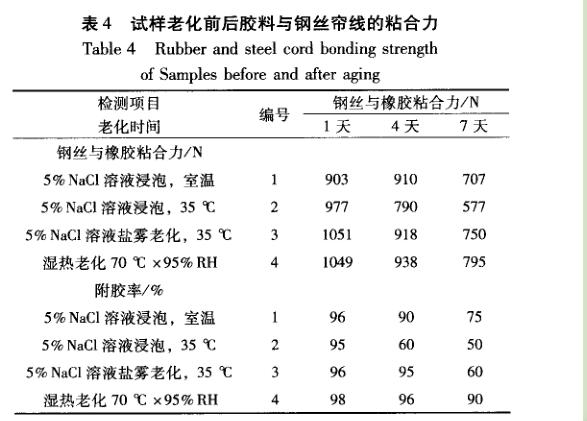

為了比較鹽水浸泡和鹽霧等不同老化方法對(duì)橡膠與鋼絲簾線粘合力的影響，選取上面的B配方膠料制備12個(gè)硫化后的橡膠與鋼絲簾線粘合試樣，每個(gè)方法試驗(yàn)3條試樣，老化時(shí)間分別為1天、4天、7天，老化后，試樣在標(biāo)準(zhǔn)室溫下停放24 h，進(jìn)行粘合力的測(cè)試，測(cè)試結(jié)果如表4。由表4中的數(shù)據(jù)，在老化1天后，各方法測(cè)試的結(jié)果差別。http://www.lmjjj.com
