正航技術整理帶真空泵交流發電機技術條件

1 范圍
本標準規定了汽車、拖拉機、農用運輸車、工程車用帶真空泵交流發電機的產品分類，要求，試驗方法，檢驗規則及標志、包裝、運輸和貯存。
本標準適用于汽車、拖拉機、農用運輸車、工程車用帶真空泵交流發電機（以下簡稱帶泵發電機）。帶泵發電機工作時必須與相應的真空筒、電壓調節器配合使用，并與蓄電池并聯工作。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。
GB/T 2828—1987 逐批檢查計數抽樣程序及抽樣表（適用于連續批的檢查）
GB/T 4942.1—1985 電機外殼防護分級
JB/T 2864—1981 汽車用電鍍層和化學處理層
JB/T 6697—1993 拖拉機電氣設備基本技術條件
JB/T 6710—1993 拖拉機、內燃機用交流發電機技術條件
3 產品分類
3. 1 帶泵發電機分為帶真空泵無刷交流發電機和帶真空泵有刷交流發電機兩大類。
3. 2 交流發電機分為整體式和非整體式兩種。
4 要求
4. 1 帶泵發電機應符合本標準的規定，并按經規定程序批準的圖樣及技術文件制造。
4. 2 帶泵發電機在下列條件下應具有工作能力：
a) 周圍環境溫度–40~85℃；
b) 相對濕度不大于90%。

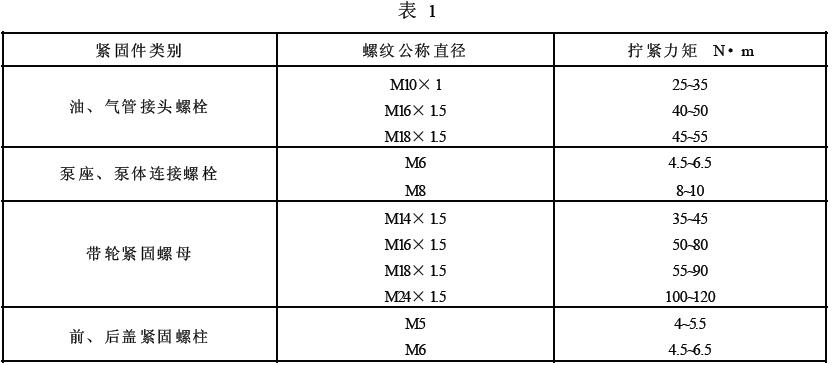

4. 3 帶泵發電機外形及安裝尺寸應符合產品外形圖的規定。在產品圖樣和技術文件中應注明油、氣管接頭螺栓，泵座、泵體聯接螺栓，帶輪緊固螺母，前、后蓋緊固螺柱的擰緊力矩。本標準推薦值見表1

4.4帶泵發電機外觀及裝配質量：
a) 外表面應清潔，無油污和碰傷；
b) 由黑色金屬制造的零部件外露部分應有防腐蝕保護層；
c) 緊固件無松動；
d) 旋轉時無異常機械噪聲；
e) 標牌標志應符合產品圖樣要求。
4.5鍍層無銹蝕、斑點、起皮或剝落。
4. 6 漆層：
a) 漆層與被覆蓋物結合牢固；
b) 漆層應均勻，無氣泡、無堆積和流痕。
4. 7 帶泵發電機旋轉方向，從驅動端視為順時針方向。經用戶與制造廠協商，可制成逆時針方向，但必須在帶泵發電機明顯位置標示旋向箭頭。
4. 8 帶泵發電機為連續定額工作制。
4. 9 真空泵與交流發電機之間應有良好的機械密封性，真空泵中的潤滑油不應漏入發電機內部。
4. 10 真空泵性能要求

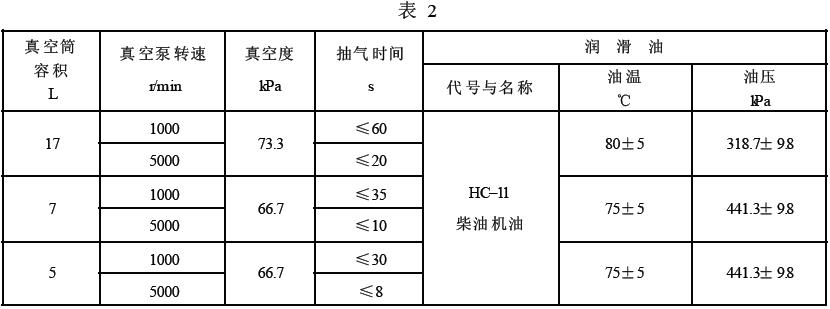

4. 10. 1 真空泵抽氣性能應符合表2 規定。

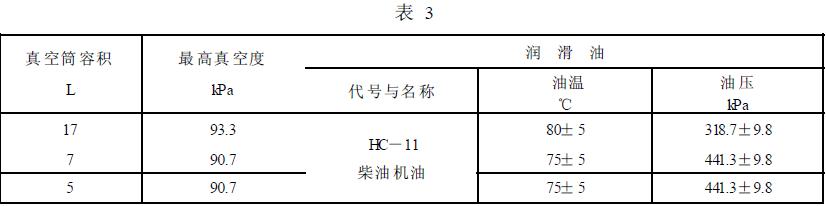

4. 10. 2 真空泵在額定轉速時抽真空度性能應符合表3 規定。


4. 10 . 3 真空度下降性能：當真空度達到4.10.1中規定的數值時，停止真空泵運行15s后，其真空度下降值應小于或等于2.7kPa。

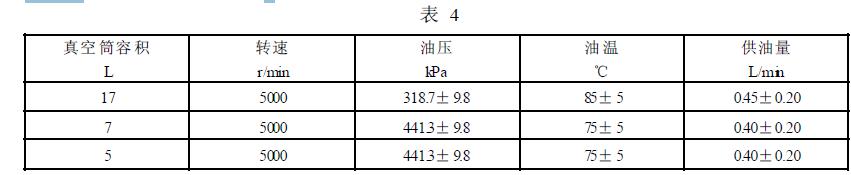

4. 10. 4 供油性能應符合表4 規定。

4. 11 帶泵發電機應制成單線制，負極搭鐵。經用戶與制造廠協商也可以制成雙線制，但必須有表示極性的明顯標志。
4. 12 帶泵發電機主要電氣參數額定值由產品技術條件規定，帶泵非整體式發電機應規定相應的電壓調節器。
4. 13 帶泵發電機冷態電氣工作性能由產品技術條件規定。

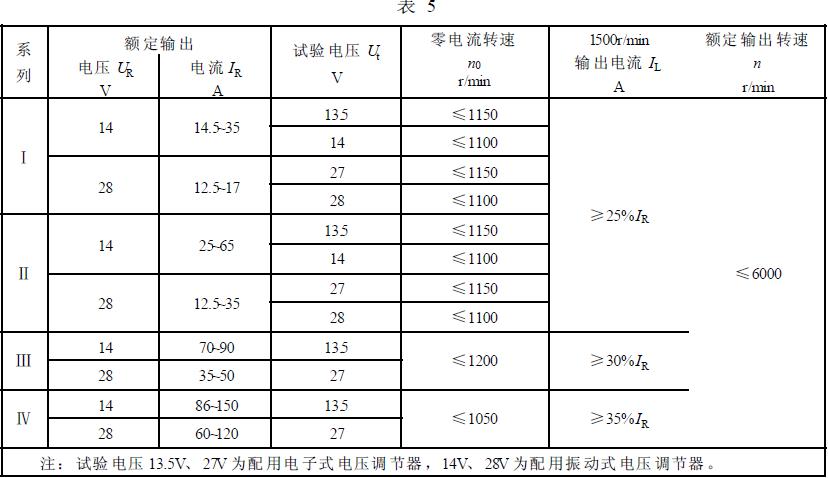

4. 14 帶泵發電機熱態電氣工作性能應符合表5 規定。

4. 15 帶泵整體式發電機調節器功能
4. 15 . 1 冷態調節電壓值由產品技術條件規定。額定轉速、空載（斷開蓄電池）運行時，端電壓不大于15V（14V帶泵發電機）及30V（28V 帶泵發電機）。

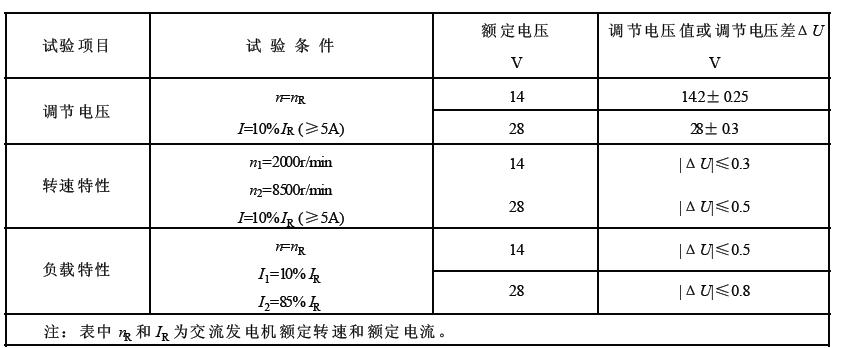

4. 15 . 2 熱態調節電壓性能應符合表6 規定。

4. 15 . 3 在額定轉速和額定電流下應能承受全拋負荷試驗100次，試驗后檢查帶泵發電機冷態電氣工作性能、熱態調節電壓性能，應分別符合4.13 及4.15.2 規定。

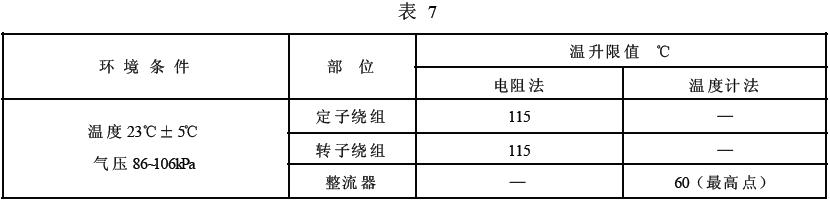

4. 1 6 帶泵發電機有關電氣部位溫升限值應符合表7規定。采用其它等級耐熱絕緣材料或增加其它部位溫升考核時應在產品技術條件中規定。
